Kao vodeći dobavljač vanjskih zupčastih pumpi, često se susrećem s upitima o metodama brtvljenja ovih bitnih uređaja. Pumpe s vanjskim zupčanicima naširoko se koriste u raznim industrijama, uključujući automobilsku, građevinsku i proizvodnju, zbog svoje jednostavnosti, pouzdanosti i učinkovitosti. U ovom postu na blogu istražit ću različite metode brtvljenja koje se koriste u pumpama s vanjskim zupčanicima, njihove prednosti i nedostatke te način na koji pridonose ukupnoj učinkovitosti pumpe.
Razumijevanje vanjskih zupčastih pumpi
Prije nego što razgovaramo o metodama brtvljenja, ukratko shvatimo kako rade vanjske zupčaste pumpe. Vanjska zupčasta pumpa sastoji se od dva spojena zupčanika - pogonskog i gonjenog zupčanika - zatvorenih u kućište. Kako se zupčanici okreću, oni stvaraju vakuum na ulazu, uvlačeći tekućinu u pumpu. Tekućina se zatim prenosi između zuba zupčanika i kućišta pumpe do izlaza, gdje se ispušta pod pritiskom.
Važnost brtvljenja kod pumpi s vanjskim zupčanicima
Brtvljenje je ključno u vanjskim zupčaničkim pumpama kako bi se spriječilo curenje tekućine, održao tlak i osigurao učinkovit rad pumpe. Odgovarajući mehanizam za brtvljenje pomaže zadržati tekućinu unutar pumpe i sprječava njezino istjecanje u okolinu. Ovo ne samo da poboljšava rad crpke, već također smanjuje rizik od kontaminacije i oštećenja drugih komponenti.
Uobičajene metode brtvljenja u pumpama s vanjskim zupčanicima
1. Mehaničke brtve
Mehaničke brtve jedna su od najčešće korištenih metoda brtvljenja u vanjskim zupčaničkim pumpama. Sastoje se od dvije ravne površine - nepomične brtvene površine i rotirajuće brtvene površine - koje su pritisnute zajedno kako bi stvorile brtvu. Lica brtve obično su izrađena od materijala kao što su ugljik, keramika ili volfram karbid, koji su otporni na habanje i koroziju.
Prednosti:
- Visoka učinkovitost brtvljenja: mehaničke brtve pružaju pouzdano i učinkovito brtvljenje, smanjujući curenje tekućine.
- Dug životni vijek: korištenje izdržljivih materijala osigurava dug radni vijek, smanjujući potrebu za čestim zamjenama.
- Prikladno za primjene pod visokim pritiskom: mehaničke brtve mogu izdržati visoke pritiske, što ih čini idealnim za upotrebu u zahtjevnim industrijskim okruženjima.
Nedostaci:
- Visoka cijena: mehaničke brtve su relativno skupe u usporedbi s drugim metodama brtvljenja.
- Složena ugradnja: ugradnja mehaničkih brtvi zahtijeva posebne vještine i alate, što može povećati vrijeme ugradnje i troškove.
- Osjetljivost na radne uvjete: mehaničke brtve osjetljive su na čimbenike kao što su temperatura, tlak i svojstva tekućine, što može utjecati na njihovu izvedbu.
2. Brtve za usne
Usne brtve, poznate i kao uljne brtve, još su jedna uobičajena metoda brtvljenja koja se koristi u vanjskim zupčaničkim pumpama. Sastoje se od fleksibilne usne koja je u kontaktu s rotirajućom osovinom, stvarajući brtvu kako bi se spriječilo curenje tekućine. Usne brtve obično su izrađene od materijala kao što su guma ili elastomer, koji pružaju dobru fleksibilnost i otpornost.
Prednosti:
- Niska cijena: Usne brtve su relativno jeftine u usporedbi s mehaničkim brtvama, što ih čini isplativom opcijom za mnoge primjene.
- Jednostavna instalacija: Usne brtve se lako postavljaju i zahtijevaju minimalno održavanje, čime se smanjuju ukupni troškovi vlasništva.
- Dobra fleksibilnost: Fleksibilni rub brtve može se prilagoditi promjenama u promjeru osovine i hrapavosti površine, pružajući pouzdanu brtvu.
Nedostaci:
- Ograničena otpornost na pritisak: Usne brtve nisu prikladne za primjene pod visokim tlakom, jer možda neće moći izdržati pritisak bez curenja.
- Kraći radni vijek: Usne brtve imaju kraći vijek trajanja u usporedbi s mehaničkim brtvama i možda će ih trebati češće mijenjati.
- Osjetljivost na temperaturu i izloženost kemijskim tvarima: Brtve za usne osjetljive su na temperaturu i izloženost kemikalijama, što može uzrokovati degradaciju gume ili elastomera tijekom vremena.
3. O-prstenovi
O-prstenovi su kružne brtve izrađene od gume ili elastomera koje se koriste za brtvljenje razmaka između dviju spojenih površina. Obično se koriste u pumpama s vanjskim zupčanicima za brtvljenje kućišta pumpe, osovine i drugih komponenti. O-prstenovi su dostupni u različitim veličinama i materijalima, ovisno o zahtjevima primjene.
Prednosti:
- Jednostavan dizajn: O-prstenovi imaju jednostavan dizajn, što ih čini jednostavnim za postavljanje i zamjenu.
- Isplativo: O-prstenovi su relativno jeftini u usporedbi s drugim metodama brtvljenja, što ih čini popularnim izborom za mnoge primjene.
- Dobar učinak brtvljenja: O-prstenovi osiguravaju pouzdano brtvljenje, sprječavaju curenje tekućine i održavaju tlak.
Nedostaci:
- Ograničena otpornost na pritisak: O-prstenovi nisu prikladni za primjene pod visokim tlakom, jer možda neće moći izdržati pritisak bez deformiranja ili curenja.
- Osjetljivost na temperaturu i izloženost kemikalijama: O-prstenovi su osjetljivi na temperaturu i izloženost kemikalijama, što može uzrokovati degradaciju gume ili elastomera tijekom vremena.
- Ograničena fleksibilnost: O-prstenovi imaju ograničenu fleksibilnost, što ih može učiniti manje prikladnima za primjene u kojima postoji značajno kretanje ili vibracija.
Odabir odgovarajuće metode brtvljenja
Prilikom odabira metode brtvljenja za vanjsku zupčastu pumpu potrebno je uzeti u obzir nekoliko čimbenika, uključujući zahtjeve primjene, radne uvjete i cijenu. Evo nekoliko smjernica koje će vam pomoći da odaberete pravu metodu brtvljenja:
- Zahtjevi za prijavu: Uzmite u obzir vrstu tekućine koja se pumpa, zahtjeve za tlak i temperaturu i razinu tolerancije curenja. Za primjene pod visokim tlakom, mehaničke brtve mogu biti najbolji izbor, dok usne brtve ili O-prstenovi mogu biti prikladni za primjene s niskim tlakom.
- Radni uvjeti: Uzmite u obzir radno okruženje, uključujući temperaturu, vlažnost i izloženost kemikalijama. Odaberite materijal za brtvljenje koji je otporan na radne uvjete kako biste osigurali dug vijek trajanja.
- trošak: Uzmite u obzir trošak metode brtvljenja, uključujući početni trošak kupnje, trošak instalacije i trošak održavanja. Odaberite metodu brtvljenja koja pruža najbolju ravnotežu između učinka i cijene.
Naši proizvodi za vanjske zupčaste pumpe

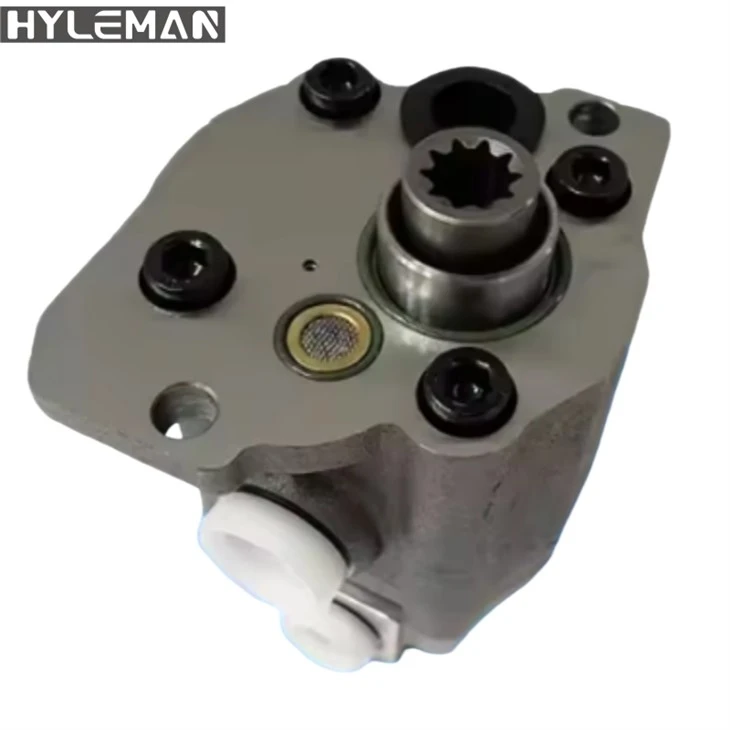

Kao dobavljač vanjskih zupčastih pumpi, nudimo širok raspon proizvoda kako bismo zadovoljili različite potrebe naših kupaca. Naši proizvodi uključujuPVD-0b duljina 9,6 cm hidraulična pumpa za punjenje bagera,Blok ležaja zupčaste pumpe za strojeve bagera CASE 580L-257953A1580SL-257954A1580SK-D140801-MG229, iU30 12+4.5cc hidraulična zupčasta pumpa za Kubota U30. Ovi su proizvodi dizajnirani za pružanje pouzdanih i učinkovitih performansi, s visokokvalitetnim mehanizmima za brtvljenje koji sprječavaju curenje tekućine i osiguravaju dug radni vijek.
Kontaktirajte nas za kupnju i pregovore
Ako ste zainteresirani za naše proizvode vanjskih zupčastih pumpi ili imate pitanja o metodama brtvljenja, slobodno nas kontaktirajte. Naš tim stručnjaka rado će vam pomoći u odabiru pravog proizvoda za vašu primjenu i pružiti vam više informacija o našim proizvodima i uslugama. Radujemo se suradnji s vama i pomoći vam u ispunjavanju vaših potreba za pumpanjem.
Reference
- "Hidrauličke pumpe i motori" Heinza P. Blocha i Freda K. Geitnera
- "Mehaničke brtve i njihova primjena" John AS Pearson
