Sustav servo motora zatvorene petlje
Korišteni servo motorni sustav Detla AC Servo Drive/servo motor 17.5Kw hidraulički servo sustav proizvodnja proizvedeno u Kini
Prednosti servo upravljačkog sustava
1. Ultra ušteda energije
Uštedite do 60% u usporedbi s tradicionalnim strojem za injekcijsko prešanje (60%) fiksne zapremine.
Ovisno o različitim uvjetima ubrizgavanja, može uštedjeti najviše do 80%.
2. Niska temperatura sustava
Smanjite temperaturu sustava za 5-10 stupnjeva kako biste uštedjeli troškove hlađenja.
3. Vrlo točna ponovljivost
Rezultat točne kontrole protoka i tlaka.
4. Dugo vrijeme zadržavanja pritiska
Prednost za proizvodnju debelih proizvoda.
5. Dobar frekvencijski odziv
Do 50 ms.

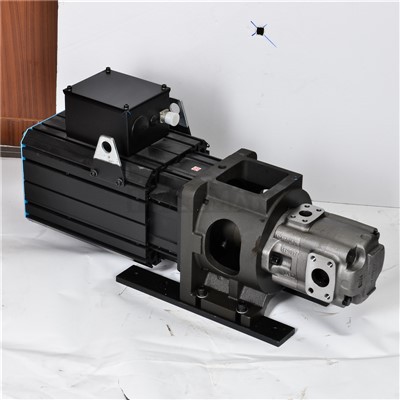

Fazni servo motor visokih performansi za uštedu energije za hidraulički servo pogonski sustav
Vreteno motora je standardna koptična osovina osovine ili jednostruka os. Unutarnje klinasto vratilo vanjsko klinasto vratilo ili šuplje vratilo. Koder signala unutar razvodne kutije motora koristi PCB ploču, također možete odabrati antensku utičnicu. Instalacija motora može odabrati prirubnicu ili osnovnu ploču.
1.Maksimalna brzina: Ako ne koristite funkciju kontrole slabljenja lana, maksimalna brzina rotacije bit će veća od 500 o/min od nazivne brzine. Ako koristite funkciju kontrole slabljenja lana, maksimalnu brzinu vrtnje određuje pogon.
2. Broj polova: broj polova iznad motora je 8 polova, to su 4 para polova
Vreteno motora je standardna koptična osovina osovine ili jednostruka os. Unutarnje klinasto vratilo vanjsko klinasto vratilo ili šuplje vratilo. Signal enkodera unutar razvodne kutije motora koristi PCB ploču, također možete odabrati antensku utičnicu. Instalacija motora može odabrati prirubnicu ili osnovnu ploču.
|
Model motora |
Ocijenjeno |
Ocijenjeno |
Ocijenjeno |
Ocijenjeno |
Ocijenjeno |
Vrh |
Zakretni moment |
Inercija sa |
Ocijenjeno |
|
Jedinica |
broj okretaja u minuti |
Nm |
kW |
A |
V |
Nm |
Nm/A |
kg*cm2 |
Hz |
|
U1004F15.3 |
1500 |
38 |
6.0 |
11.6 |
380 |
105 |
3.32 |
50 |
100 |
|
U1004F17.3 |
1700 |
38.9 |
7 |
15.2 |
380 |
105 |
2.81 |
50 |
113 |
|
U1004F20.3 |
2000 |
42 |
8.8 |
18.8 |
380 |
105 |
2.37 |
50 |
133 |
|
U1005F15.3 |
1500 |
55 |
8.6 |
16.6 |
380 |
157 |
3.31 |
70 |
100 |
|
U1005F17.3 |
1700 |
57 |
10 |
20.4 |
380 |
157 |
2.81 |
70 |
113 |
|
U1005F20.3 |
2000 |
58 |
12 |
24.3 |
380 |
157 |
2.6 |
70 |
133 |
|
U1007F15.3 |
1500 |
74 |
11.6 |
23.9 |
380 |
210 |
3.37 |
90 |
100 |
|
U1007F17.3 |
1700 |
80 |
14 |
28.2 |
380 |
210 |
2.85 |
9o |
113 |
|
U1007F20.3 |
2000 |
87 |
18.2 |
36.7 |
380 |
210 |
2.53 |
9o |
133 |
|
U1008F15.3 |
1500 |
103 |
16.4 |
33.2 |
380 |
260 |
3.38 |
110 |
100 |
|
U1008F17.3 |
1700 |
96.2 |
17.6 |
35.1 |
380 |
260 |
2.98 |
110 |
113 |
|
U1008F20.3 |
2000 |
95.6 |
20.4 |
40.1 |
380 |
260 |
2.58 |
110 |
133 |
|
U1010F15.3 |
1500 |
128 |
22 |
41 |
380 |
310 |
3.3 |
130 |
100 |
|
U1010F18.3 |
1800 |
122 |
23 |
44 |
380 |
310 |
2.87 |
130 |
113 |
|
U1010F20.3 |
2000 |
135 |
28.3 |
60.5 |
380 |
310 |
2.37 |
130 |
133 |
|
U1013F15.3 |
1500 |
186 |
29 |
61 |
380 |
410 |
3.26 |
170 |
100 |
|
U1013F17.3 |
1700 |
164.2 |
28.7 |
55.39 |
380 |
410 |
3.19 |
170 |
113 |
|
U1013F20.3 |
2000 |
175 |
36.7 |
73.7 |
380 |
410 |
2.53 |
170 |
133 |
|
U1315F15.3 |
1500 |
195.6 |
30.5 |
71.5 |
380 |
450 |
3.02 |
317 |
100 |
|
U1315F17.3 |
1700 |
195.29 |
35.9 |
72.9 |
380 |
450 |
2.98 |
317 |
113 |
|
U1315F20.3 |
2000 |
191 |
40 |
97.8 |
380 |
450 |
2.15 |
317 |
133 |
|
U1320F15.3 |
1500 |
210 |
33 |
62 |
380 |
550 |
3.43 |
410 |
100 |
|
U1320F17.3 |
1700 |
229 |
39.4 |
92.6 |
380 |
55o |
2.94 |
410 |
113 |
|
U1320F18.3 |
1800 |
232 |
44 |
96.46 |
380 |
55o |
2.64 |
410 |
120 |
|
U1320F20.3 |
2000 |
269 |
56.3 |
120.7 |
380 |
55o |
2.37 |
410 |
133 |
|
U1325F15.3 |
1500 |
308 |
49.6 |
99.9 |
380 |
690 |
3.43 |
500 |
100 |
|
U1325F17.3 |
1700 |
304.5 |
55.4 |
111 |
380 |
690 |
3.05 |
500 |
113 |
|
U1325F20.3 |
2000 |
291.2 |
71.9 |
141.5 |
380 |
690 |
2.29 |
500 |
133 |
|
U1330F15.3 |
1500 |
380 |
60 |
106 |
380 |
830 |
3.56 |
593 |
100 |
|
U1330F17.3 |
1700 |
399 |
71 |
155.5 |
380 |
830 |
2.84 |
593 |
113 |
|
U1330F20.3 |
2000 |
389 |
81.4 |
155.3 |
380 |
830 |
2.67 |
593 |
133 |
|
U1340F15.3 |
1500 |
450 |
70 |
130 |
380 |
1100 |
3.56 |
777 |
100 |
|
U1340F20.3 |
2000 |
511 |
107 |
229.7 |
380 |
1100 |
2.37 |
777 |
133 |
Detaljne slike
Opis modela
| VELIČINA | DISP. cc/okr | PRITISAK bar | BRZINA VRTNJE r/min | |||
| Ocijenjeno | Maks | Maks | Min | |||
| HG0-10-01R-VPC | 10 | 10 | 315 | 350 | 3000 | 600 |
| HG0-13-01R-VPC | 13 | 13.3 | 315 | 350 | 3000 | 600 |
| HG0-16-01R-VPC | 16 | 16 | 315 | 350 | 3000 | 600 |
| HG0-20-01R-VPC | 20 | 20 | 315 | 350 | 3000 | 600 |
| HG1-25-01R-VPC | 25 | 25.3 | 315 | 350 | 3000 | 200 |
| HG1-32-01R-VPC | 32 | 32.7 | 315 | 350 | 3000 | 200 |
| HG1-40-01R-VPC | 40 | 40.1 | 315 | 350 | 3000 | 200 |
| HG1-50-01R-VPC | 50 | 50.7 | 315 | 350 | 3000 | 200 |
| HG1-63-01R-VPC | 63 | 53.7 | 315 | 350 | 3000 | 200 |
| HG2-80-01R-VPC | 80 | 81.4 | 315 | 350 | 3000 | 200 |
| HG2-100-01R-VPC | 100 | 100.2 | 315 | 350 | 3000 | 200 |
| HG2-125-01-VPC | 125 | 125.3 | 315 | 350 | 3000 | 200 |
| HG2-160-01-VPC | 160 | 162.8 | 210 | 260 | 3000 | 200 |
Više modela:
|
HG0-8-01R-VPC |
HG0-10-01R-VPC |
HG0-13-01R-VPC |
HG0-16-01R-VPC |
|
HG1-25-01R-VPC |
HG1-32-01R-VPC |
HG1-40-01R-VPC |
HG1-50-01R-VPC |
|
HG1-63-01R-VPC |
HG0-20-01R-VPC |
HG2-80-01R-VPC |
HG2-100-01R-VPC |
|
HG2-125-01R-VPC |
HG2-160-01R-VPC |
HG21-80-25-01R-VPC |
HG22-160-80-01R-VPC |
|
HG10-63-20-01R-VPC |
HG10-63-16-01R-VPC |
HG10-63-13-01R-VPC |
HG10-63-10-01R-VPC |
|
HG10-63-8-01R-VPC |
HG10-50-8-01R-VPC |
HG10-40-8-01R-VPC |
HG10-32-8-01R-VPC |
|
HG10-50-20-01R-VPC |
HG10-50-16-01R-VPC |
HG10-50-13-01R-VPC |
HG10-50-10-01R-VPC |
|
HG10-40-20-01R-VPC |
HG10-40-16-01R-VPC |
HG10-40-13-01R-VPC |
HG10-40-10-01R-VPC |
|
HG10-32-20-01R-VPC |
HG10-32-16-01R-VPC |
HG10-32-13-01R-VPC |
HG10-32-10-01R-VPC |
|
HG10-25-20-01R-VPC |
HG10-25-16-01R-VPC |
HG10-25-13-01R-VPC |
HG10-25-10-01R-VPC |
|
HG10-25-8-01R-VPC |
HG11-63-25-01R-VPC |
HG11-63-63-01R-VPC |
HG11-63-50-01R-VPC |
|
HG11-50-50-01R-VPC |
HG11-50-40-01R-VPC |
HG11-63-40-01R-VPC |
HG11-63-32-01R-VPC |
|
HG11-50-32-01R-VPC |
HG11-50-25-01R-VPC |
HG21-160-25-01R-VPC |
HG21-125-25-01R-VPC |
|
HG21-160-63-01R-VPC |
HG21-160-50-01R-VPC |
HG21-160-40-01R-VPC |
HG21-160-32-01R-VPC |
|
HG21-125-63-01R-VPC |
HG21-125-50-01R-VPC |
HG21-125-40-01R-VPC |
HG21-125-32-01R-VPC |
|
HG21-80-63-01R-VPC |
HG21-80-50-01R-VPC |
HG21-80-40-01R-VPC |
HG21-80-32-01R-VPC |
|
HG22-160-160-01R-VPC |
HG22-160-125-01R-VPC |
HG22-160-100-01R-VPC |
|
Profil tvrtke
Slike paketa
izložbe
Naše prednosti
1. Brzo vrijeme isporuke
Male narudžbe možemo poslati u roku od jednog tjedna, za velike narudžbe kao što su unutar 500 komada pumpi ili kompleta uložaka obično možemo izvršiti isporuku u roku od jednog mjeseca.
2. Jamstveni rok
Svi naši proizvodi su unutar 1 godine jamstva nakon isporuke iz naše tvornice.
3. Pažljiva usluga
Možemo pružiti tehničku podršku u bilo kojem trenutku ako naši korisnici naiđu na bilo kakav problem tijekom korištenja, a mi ćemo pružiti rješenja u najkraćem mogućem roku.
